電動截止閥閥門首頁 > 產品展示 > 截止閥 > 電動截止閥 >

產品名稱：電動截止閥閥體\J961Y-P57/170V DN50[ 2024-04-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動截止閥閥體\J961Y-P57/170V DN50介紹

    上海湖泉閥門集團有限公司主要生產(J961Y電動高溫高壓截止閥 )也是國內(電動閥門 )生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!適用于公稱壓力 PN10.0 ~ 32.0Mpa 及 P(54)100V ~ P(57)170V ,工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上,切斷或接通介質。適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。

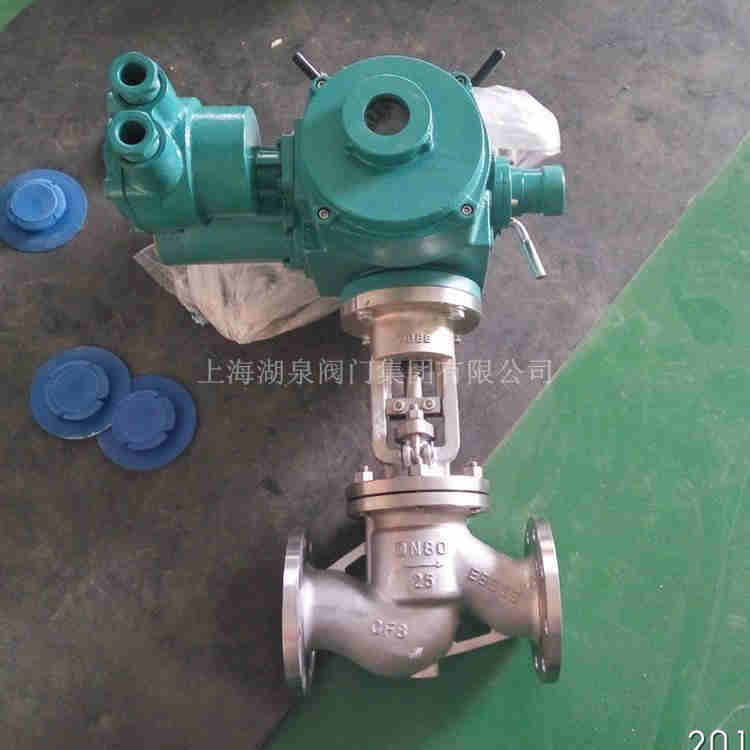

    電動截止閥

    二、電動截止閥閥體\J961Y-P57/170V DN50特點

    1、閥門與管路連接采用焊接式結構。

    2、密封面不易磨損、擦傷、密封性能好、壽命長。

    3、結構緊湊、啟閉性好、高度小、維修方便。

    4、適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。

    三、電動截止閥閥體\J961Y-P57/170V DN50技術標準

    1、制造驗收技術條件按JB/T3595或E101的規定。

    2、閥門結構長度按ANSI B16.10或E101的規定。

    3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

    四、電動截止閥閥體\J961Y-P57/170V DN50主要性能和使用范圍

    產品型號

    公稱壓力 PN(MPa)

    試驗壓力 (MPa)

    工作壓力 (MPa)

    工作溫度 (℃)

    適用介質

    殼體強度

    密封

    P54

    P55

    P57

    J961H/Y-100

    10

    15

    11

    /

    /

    /

    ≤425

    水、蒸汽、油品

    J961H/Y-200

    20

    30

    22

    /

    /

    /

    J961H/Y-250

    25

    38

    28

    /

    /

    /

    J961H/Y-320

    32

    48

    36

    /

    /

    /

    J961Y—P54/100V

    20

    30

    22

    10

    /

    /

    ≤540

    蒸汽

    J961Y—P54/140V

    25

    38

    28

    14

    /

    /

    J961Y—P54/170V

    32

    48

    36

    17

    /

    /

    J961Y—P55/100V

    25

    38

    28

    /

    10

    /

    ≤550

    J961Y—P55/140V

    32

    48

    36

    /

    14

    /

    J961Y—P55/170V

    /

    53

    39

    /

    17

    /

    J961Y-P57/100V

    /

    48

    36

    /

    /

    10

    ≤570

    J961Y—P57/140V

    /

    55

    40

    /

    /

    14

    J961Y—P57/170V

    /

    60

    44

    /

    /

    17

    五、電動截止閥閥體\J961Y-P57/170V DN50主要零件材料

    零件名稱

    閥體

    閥蓋

    閥桿

    閥瓣

    密封面

    填料

    閥桿螺母

    緊固件

    J961H型

    25 WCB

    25 WCB

    鉻不銹鋼鉻 鉬鋁鋼氮化

    鉻不銹鋼

    鉻不銹鋼

    柔性 石墨

    鋁青銅

    碳鋼 鉻鉬鋼

    J961Y型

    25 WCB

    25 WCB

    鉻不銹鋼鉻 鉬鋁鋼氮化

    25

    硬質合金

    J61Y-P54型 J961Y-P54型

    12Cr1MoV WC6

    12Cr1MoV WC6

    20Cr1Mo1VA 38Cr1MoAIA

    12Cr1MoV

    硬質合金

    J61Y-P55型 J961Y-P55型

    12Cr1MoV WC6

    12Cr1MoV WC6

    20Cr1Mo1VA 38Cr1MoA1A

    12Cr1MoV

    硬質合金

    J61Y-P57型 J961Y-P57型

    12Cr1MoV WC9

    12Cr1MoV WC9

    20Cr1Mo1VA 38Cr1MoAIA

    12Cr1MoV

    硬質合金

  • 稱通徑 DN(mm)

    連接尺寸 (mm)

    L

    D1

    D2

    D3



    H

    15

    150

    17

    36

    /

    375°

    518

    20

    135170

    22

    42

    /

    375°

    518

    25

    135170

    26

    42

    /

    375°

    518

    32

    170180

    31

    44

    /

    375°

    560

    40

    230

    38

    60

    /

    375°

    545

    50(1)

    250

    50

    82

    /

    32°

    728

    50(2)

    320350

    50

    82

    /

    32°

    748

    65

    370260

    69

    100

    110

    32°

    829

    80

    400430470

    84

    108

    130

    32°

    898

    100

    455560

    107

    144

    165

    32°

    913

    J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V

    15

    150

    17

    40

    /

    375°

    518

    20

    135170

    22

    46

    /

    375°

    518

    25

    135170

    26

    46

    /

    375°

    518

    32

    170180

    31

    49

    /

    375°

    560

    40

    230

    38

    60

    /

    375°

    545

    50(1)

    250

    50

    90

    /

    32°

    728

    50(2)

    320350

    50

    90

    /

    32°

    748

    65

    370260

    69

    104

    115

    32°

    829

    80

    400430470

    84

    110

    140

    32°

    898

    100

    455560

    107

    148

    170

    32°

    913
