產品名稱：電動插板閥DN600 PN16 碳鋼價格[ 2022-09-05 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動插板閥DN600 PN16 碳鋼價格產品介紹

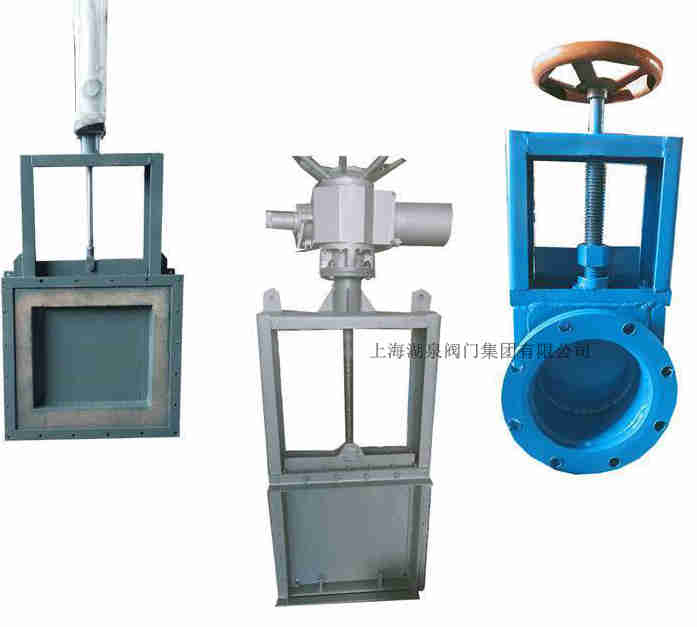

上海湖泉閥門集團有限供公司插板閥廠家做（手動插板閥、氣動插板閥、電動插板閥）該設備開啟、關閉順暢、手動式開啟關閉輕便、氣動式開啟關閉迅速、電動式開啟關閉運行穩定。
插板閥廠家：我們可以根據糧倉進出口或灰斗出料口尺寸形狀，設計定做、免費提供結構圖紙、工作原理、參數、等。法蘭盤可分（方形、圓形）。外觀精致、做工精細。插板閥價格：根據定做尺寸、材質、配置（手動、氣動、電動）等。插板閥可以快速報價、報裸價、含稅含運費價格、價格合理、出廠價、批發價。主體材料碳鋼公稱通徑 dn600 適用介質 灰粉塵密封形式硬密封型標準 非標 外形中型流動方向單向驅動方式電動零部件及配件閥體壓力環境常壓工作溫度常溫類型。

二、電動插板閥DN600 PN16 碳鋼價格產品工作原理

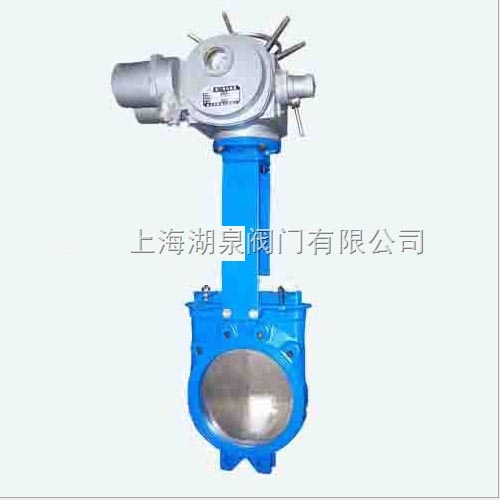

插板閥開啟關閉是由電機驅動來實現，當想放料時扭動電源開光電機逆時針轉動，電機聯動絲桿轉動，閘板緩緩提起打開放料。當閘板完全打開觸碰到行程開關斷開電源電機停止轉動。當想關閉封料時扭動電源開關反方向，電機順時針轉動。電機聯動絲杠轉動，閘板緩緩落下關閉閘門起到封料作用。當閘板完全關閉時閘板觸碰到行程開關斷開電源電機停止轉動。插板閥就是這樣通過電機完成通過工作。電動插板閥也可以實現時間控制開啟關閉。

三、電動插板閥DN600 PN16 碳鋼價格產品技術參數

類別	A×A	B×B	C×C	L	H	D0	N-M
單向	200×200	256256	296296	100	820	300	8-M12
	250×250	306306	346346	100	930	340	8-M14
	300300	456456	396396	100	1050	380	8-M14
	400400	456456	496496	100	1140	445	12-M14
	450450	510510	556556	120	1450	530	12-M18
	500500	560560	606606	120	1610	580	16-M18
雙向	600600	660660	706706	120	1830	450	16-M18
	700700	770770	820820	140	2130	450	25-M18
	800800	870870	920920	140	2440	450	20-M18
	900900	974974	103601030	160	2660	450	24-M23
	10001000	10741074	11301130	160	2870	450	24-M23
說明	LMD-單向	I-手輪	鏈條數同M=0.105-113（X是絲桿中心離地面高度）
說明	LMS-雙向	II-鏈輪	距地面小于1.7米用于手輪大于1.7米用鏈輪

方口	高度	孔距	外徑	圓口	高度	孔距	外徑	螺栓孔
150	100	200	240	150	160	200	250	8-ф11
180	100	230	280	180	160	240	280	8-ф13
200	100	250	300	200	160	260	300	8-ф13
220	100	270	330	220	160	280	320	8-ф13
240	100	290	340	240	160	300	340	8-ф15
260	100	310	360	260	160	320	360	8-ф15
280	100	330	380	280	160	340	380	8-ф18
300	100	350	400	300	160	360	400	8-ф18
320	100	370	420	320	160	380	440	8-ф18
340	100	390	450	340	160	400	450	8-ф18
400	100	450	500	400	160	460	500	8-ф18
440	100	490	550	440	160	500	560	8-ф18
480	100	540	600	480	160	550	610	16-ф18
500	120	590	640	500	200	590	650	16-ф18
600	120	680	740	600	200	680	750	16-ф18
