z941t-10 dn300電動閘閥型號、尺寸

[ 2022-10-10 ]
上海湖泉閥門集團有限公司z941t-10電動閘閥型號、尺寸Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅（Z941T-10）、灰鑄鐵（Z941W-10）、鉻不銹鋼（Z941H-10）、球墨鑄鐵（Z914T-16Q Z941W-16Q），公稱壓力 PN10~PN63，閥體材料為鑄鐵的閘閥,該產品廣泛應用于石油、化工、冶金、火力發電廠等行業中,可使用在水、蒸汽、油品等介質中,使用溫度:0~200℃,使用壓力:1.0~1.6Mpa。
z941t-10電動閘閥型號、尺寸
z941t-10 dn300電動閘閥產品性能參數
Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z941T-10 10 1.0 ≤200 水、蒸汽
Z941W-10 ≤100 油品
Z941H-10 ≤200 水、蒸汽
Z941T-16Q 16 1.6 水、蒸汽
Z941W-16Q ≤100 油品
z941t-10電動閘閥
z941t-10 dn300電動閘閥產品零部件材料
Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z941T-10 灰鑄鐵 碳鋼 黃銅 油浸石棉填料
Z941W-10 灰鑄鐵
Z941H-10 鉻不銹鋼 柔性石墨
Z941T-16Q 球墨鑄鐵 碳素鋼或鉻不銹鋼 玩轉鑄鐵 石棉石墨

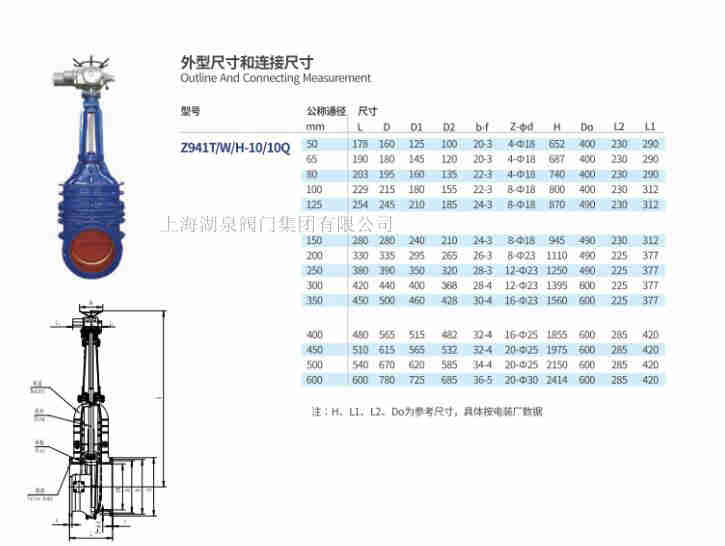

z941t-10 dn300電動閘閥產品外形及結構尺寸
Z941T、Z941W、Z941H 型 PN10 鐵制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 B H L1 L2 z×Φd D0 重量/kg
100 230 215 180 155 22 653 170 316 8×Φ18 200 80
125 255 245 210 185 24 750 170 324 8×Φ18 200 120
150 280 280 240 210 24 846 170 333 8×Φ23 200 140
200 330 335 295 265 26 940 170 333 8×Φ23 200 210
250 380 390 350 320 28 1070 325 460 12×Φ23 250 285
300 420 440 400 368 28 1210 325 460 12×Φ23 250 400
350 450 500 460 428 30 1310 325 460 16×Φ23 250 500
400 480 565 515 482 32 1790 408 530 16×Φ25 250 700
450 510 615 565 532 32 1930 408 530 20×Φ25 360 810
500 540 670 620 585 34 2103 394 647 20×Φ25 360 856
600 600 780 725 685 36 2141 394 647 20×Φ30 360 1130

Z941T、Z941W、Z941H 型 PN16 鐵制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 B z×Φd H L1 L2 D0 重量/kg
100 230 215 180 155 22 8×Φ18 738 170 291 200 91
125 255 245 210 185 24 8×Φ18 757 170 291 200 120
150 280 280 240 210 24 8×Φ23 895 170 308 200 139
200 330 335 295 265 26 8×Φ23 1074 325 425 250 226
250 380 390 350 320 28 12×Φ23 1181 325 425 250 226
300 420 440 400 368 28 12×Φ23 1332 325 460 250 325
350 450 500 460 428 30 16×Φ23 1519 408 460 250 412
400 480 565 515 482 32 16×Φ25 1736 408 530 320 621
450 510 615 565 532 32 20×Φ25 1921 394 647 320 720
500 540 670 620 585 34 20×Φ25 2103 394 647 320 856
600 600 780 725 685 36 20×Φ30 2414 394 647 320 1131
700 660 895 840 800 40 24×Φ30 2705 556 905 500 1848
800 720 1010 950 905 44 24×Φ34 2907 556 905 500 2613
